La graticcia, elemento essenziale del teatro, è destinata a costituire il punto d’appoggio di tutti gli elementi della scena superiore, ponti delle luci di scena, al servizio della scena per lo spettacolo. Normalmente si presenta sospesa e sorretta da un’orditura sottostante esistente o da realizzare.
LE DOGHE EASYGRID
Sopra l' orditura principale vengono poste in opera una serie di doghe realizzate in profilo tubolare d'acciaio a sezione rettangolare.

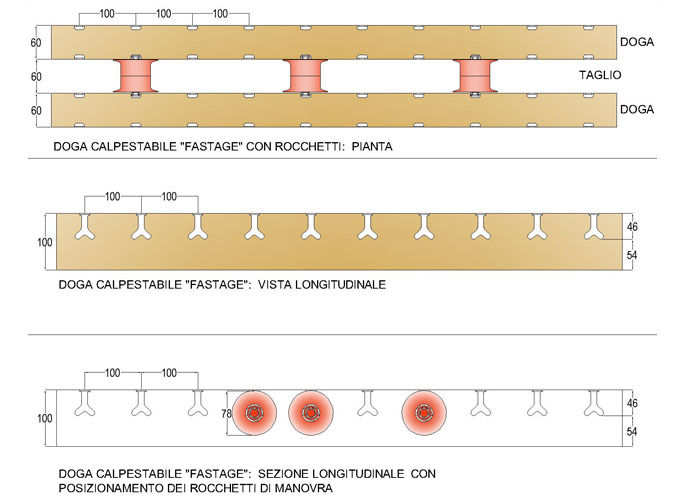

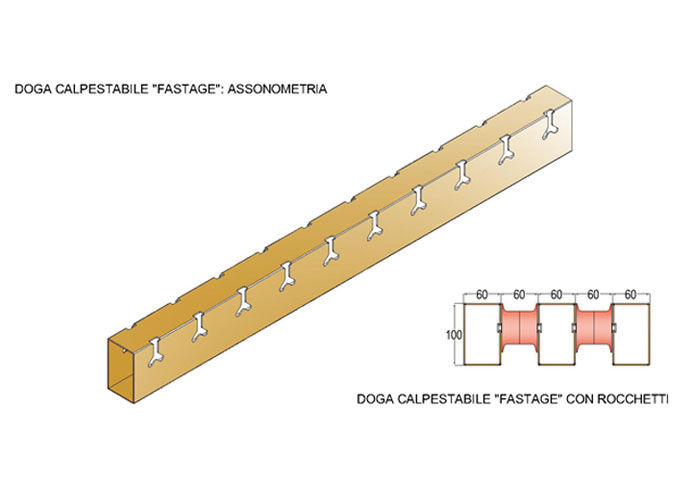

Sui lati del profilo standard, di sezione mm 60 x 100 h e spessore mm 2, sono ricavate speciali asole, predisposte per consentire un rapido inserimento dei rocchetti e delle pulegge ed impedirne la fuoriuscita inaspettata.

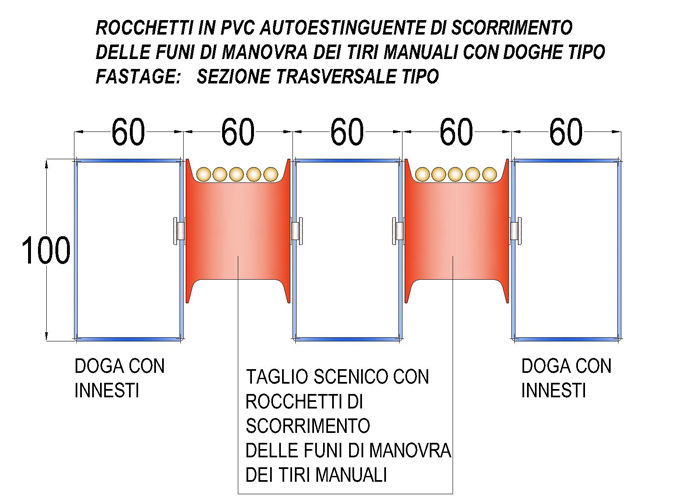

Il passo delle doghe è normalmente di mm 120 (mm 60 di spessore doga e 60 mm di taglio scenico per la calata delle funi).
vantaggi
Essendo il rocchetto interamente incassato nel taglio tra le doghe, il piano calpestabile del graticcio risulta completamente sgombro da qualsiasi ostacolo :
- Non esistono staffe porta rocchetto
- Le funi di canapa e di acciaio scorreranno all’interno del taglio. Essendo l’interasse tra le doghe di 120 mm, è assicurato un 25% in più di tagli rispetto alla soluzione tradizionale.
- Possibilità di sfruttamento completo di parti del palcoscenico con coperture inclinate e con limitata altezza (tramite funzionamento alla tedesca).

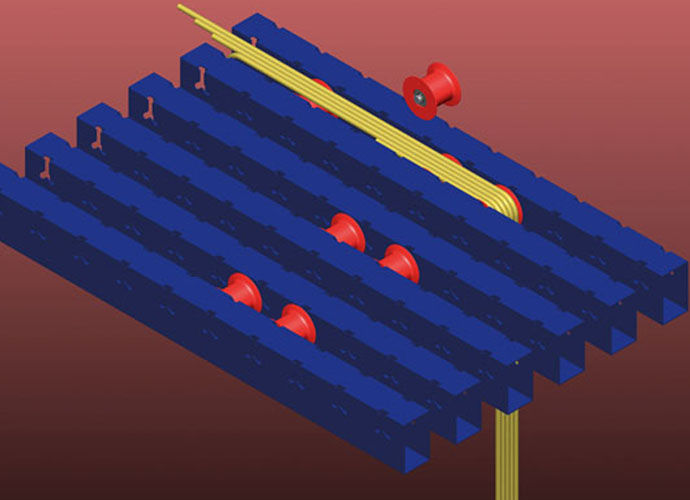

Sistema EASYGRID: doghe metalliche graticcia calpestabile “all’ italiana”

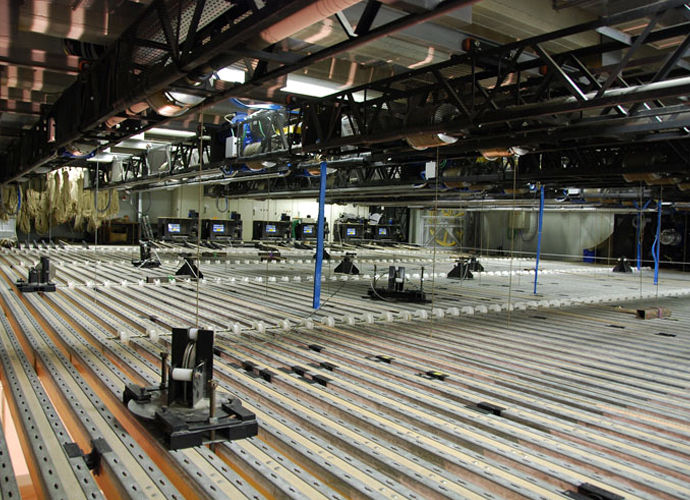

La graticcia calpestabile all'italiana è quella di più comune utilizzo, che prevede specifici percorsi per il passaggio delle funi, in modo tale che il piano di calpestio, sul quale i tecnici si troveranno a operare, sia libero da intralci e facilmente percorribile. Fondamentale ricordare che, in quanto parte di un ambiente di lavoro frequentato quotidianamente, risponde a specifici requisiti di legge.

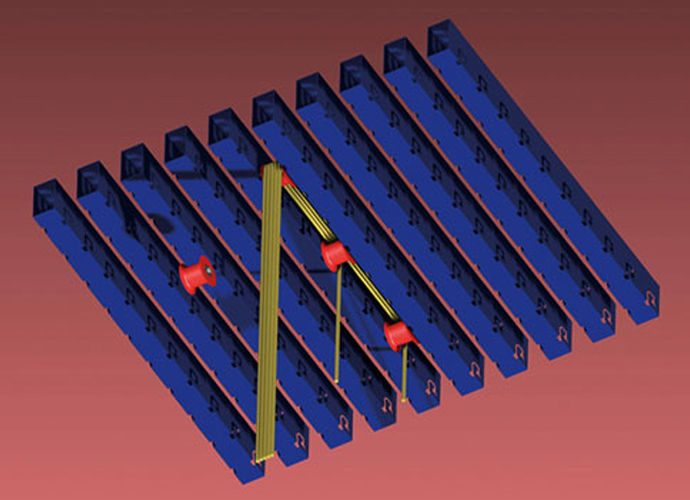

Sistema Easygrid: doghe metalliche graticcia non calpestabile “alla tedesca”
Le doghe per graticcia alla tedesca si usano per la movimentazione ed il sollevamento dei tiri scenici dal basso, in particolare quando l’altezza della torre scenica non è sufficiente per rendere la graticcia stessa calpestabile ed utilizzabile ai fini tecnici.

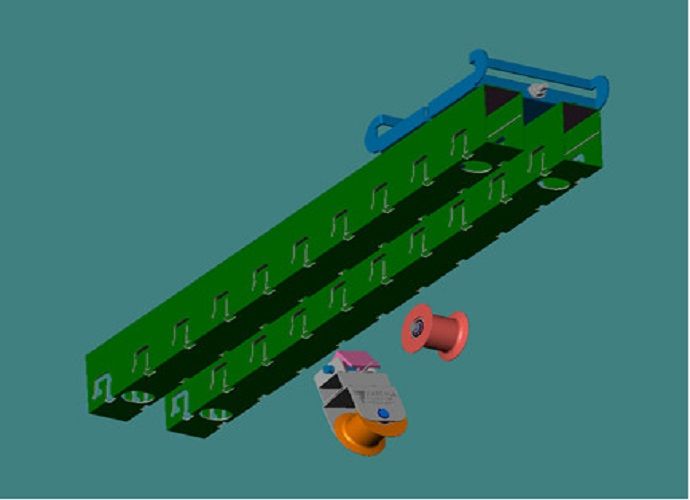

Le doghe metalliche in questo caso sono similari a quelle utilizzate per la graticcia all’italiana, ma il fissaggio viene predisposto a sospensione. L’allineamento delle doghe può essere realizzato (a scelta) in senso longitudinale o ortogonale del palcoscenico.
E’ possibile predisporre coppie di doghe a soffitto solo lungo le calate sceniche ipotizzate, a secondo che si tratti di tiri scenici a 3, 4 o5 funi, più calata di rinvio. Le dimensioni di ingombro delle doghe e del taglio scenico sono le medesime di quelle descritte sopra.
Speciali rocchetti di rinvio delle funi (anche girevoli o posizionabili a 90° rispetto all’andamento della graticcia permettono le diverse configurazioni
Sistema easygrid: doghe miste metalliche e di legno lamellare di abete per graticcia calpestabile “all’ italiana”
Il sistema di doghe, miste in legno e metallo, per graticcia calpestabile all’italiana, è una variante che prevede la possibilità di utilizzo attraverso rocchetti di scorrimento delle funi dei tiri scenici sia di tipo tradizionale (fissaggio con chiodi), che tecnologico.
La graticcia, in questo caso, è composta da una serie di travetti disposti parallelamente al boccascena con una scansione di 140 mm, data dalla somma di 80 mm che è la larghezza del travetto più la larghezza del taglio per il posizionamento e incastro delle pulegge di rinvio e la calata delle funi provenienti dai gruppi elettromeccanici di movimento delle americane luci e delle barre di carico dei tiri scenici.
Ogni travetto di sezione lorda 100x80 mm di larghezza è formato dall’assemblaggio di una trave rettangolare lamellare con fissati sui fianchi su adeguata fresatura una coppia di profili tubolari lavorati con appositi incavi per l’inserimento dei perni delle staffe delle pulegge o dei rocchetti.
Il travetto così ottenuto offre una notevole compattezza e una resistenza ai carichi verticali – orizzontali unendo una bassa emissione di rumore

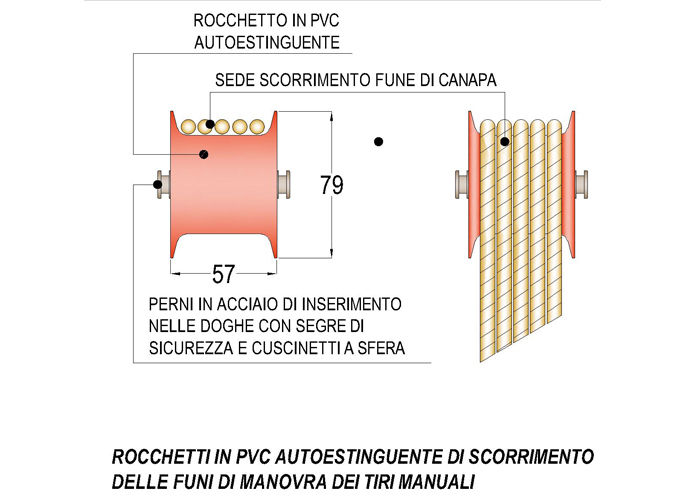

ROCCHETTI FASTAGE

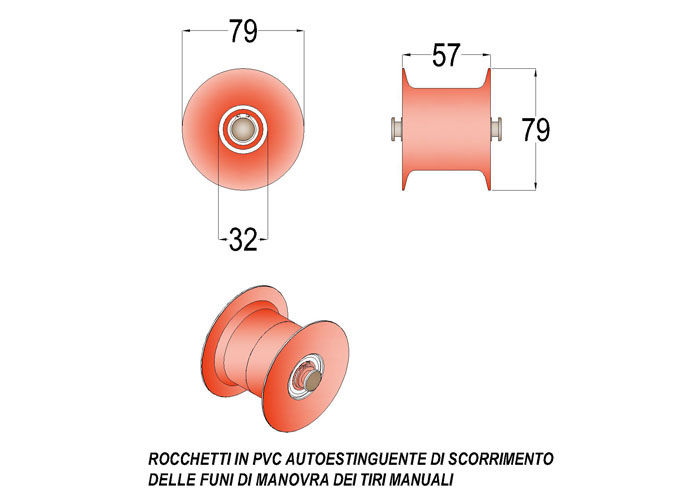

I rocchetti mobili singoli Fastage sono in PVC ignifugo sez. 89x49x44, con inserto di doppio cuscinetto a sfera, protetto, con perno metallico di rotazione e perno metallico per innesto rapido posto lateralmente, per l’inserimento del rocchetto sulle asole punzonate delle doghe, all’interno del taglio, in maniera da non ingombrare il piano graticciato.
Possono essere forniti con staffe (fisse o girevoli) di dimensioni e interasse dei perni adeguato alle misure della graticciata.
